| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | RVYUAN |
| إصدار الشهادات: | IEC/NEMA/JIS/RoHS/ISO |
| رقم الموديل: | فئة 220 |
| الحد الأدنى لكمية: | 10 كجم |
| الأسعار: | negotiable |
| تفاصيل التغليف: | التخزين المؤقت مع الكرتون |
| وقت التسليم: | 2-15 يوم عمل |
| شروط الدفع: | T / T / باي بال |
| القدرة على العرض: | تلبية الطلب الخاص بك |
| الشكل: | مستطيل | أبعاد الموصل (العرض): | 1.0 ملم |
|---|---|---|---|
| سمك طبقة العزل الأحادية الجانب (العرض): | 0.2 ملم | التطبيقات: | محرك ، محول |
| الدرجة الحرارية: | 220 | الكلمة الرئيسية: | الفئة 220 0.2mmx1.0mm سلك مغناطيس مسطح |
| التصنيف الحراري: | 220 | طلاء المينا: | AIW |
| إبراز: | Class 220 enameled flat magnet wire,0.2mmx1.0mm motor winding wire,rectangular copper magnet wire,0.2mmx1.0mm motor winding wire,rectangular copper magnet wire |
||
| Attribute | Value |
|---|---|
| Shape | Rectangular |
| Conductor Dimension (Width) | 1.0mm |
| Unilateral Insulation Layer Thickness (Width) | 0.2mm |
| Applications | Motor, transformer |
| Thermal Grade | 220 |
| Thermal Rating | 220 |
| Enamel Coating | AIW |

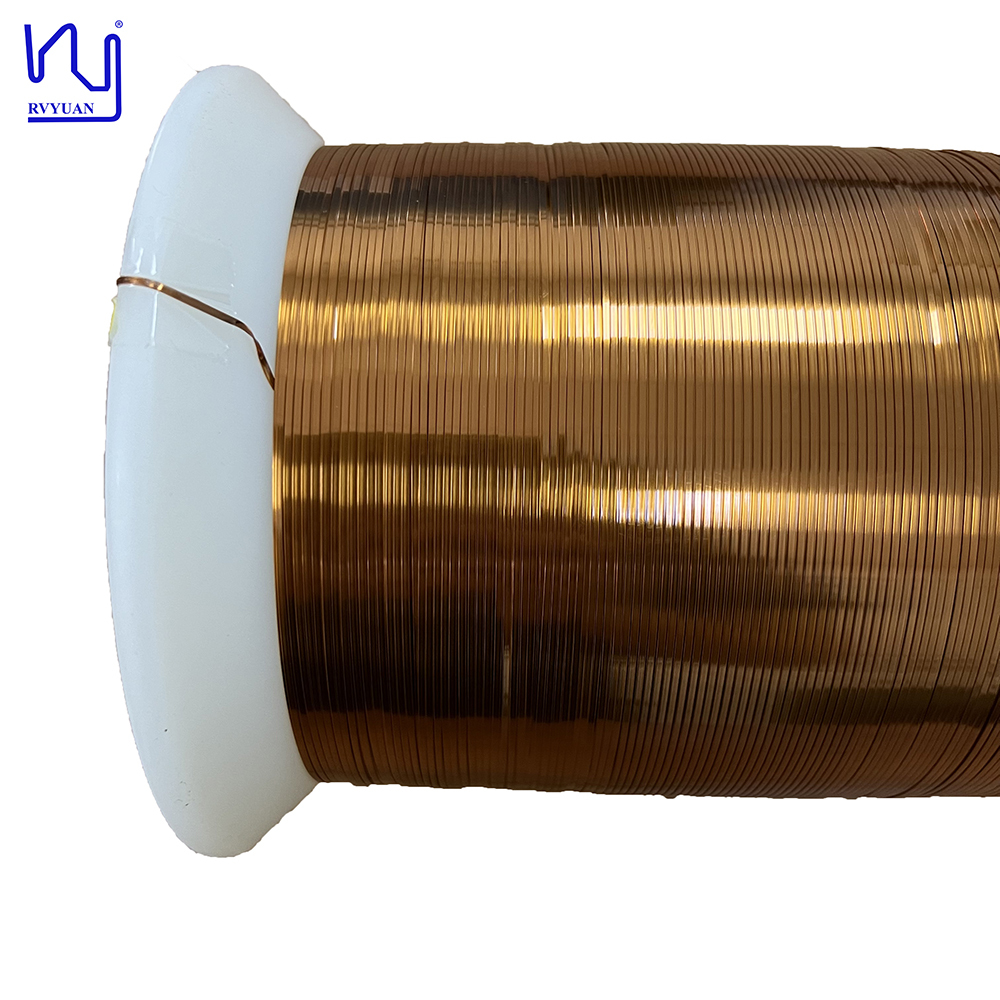

This Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire is specifically designed for winding applications in motors and transformers, offering superior performance in compact spaces.
| Item | Conductor dimension | Insulation thickness | Overall dimension | Dielectric breakdown voltage (kV) | Conductor resistance (Ω/km 20℃) | |||
|---|---|---|---|---|---|---|---|---|
| T (mm) | W (mm) | T (mm) | W (mm) | T (mm) | W (mm) | |||
| SPEC AVE | 0.200 | 1.000 | 0.025 | 0.0025 | / | / | ||
| Max | 0.209 | 1.060 | 0.040 | 0.004 | 0.250 | 1.100 | 96.380 | |
| Min | 0.191 | 0.940 | 0.010 | 0.010 | 0.700 | |||
| No. 1 | 0.195 | 1.00 | 0.012 | 0.011 | 0.218 | 1.024 | 1.254 | 88.470 |
| Avg | 0.195 | 1.003 | 0.012 | 0.011 | 0.218 | 1.024 | 1.416 | |
| Result | OK | |||||||
