| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Ruiyuan |
| إصدار الشهادات: | UL/ROHS/ICE/ISO9001/ISO14001 |
| رقم الموديل: | 0.13 - 0.4 ملم |
| الحد الأدنى لكمية: | 20 كيلوغرام / كيلوغرام |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | مكبات بلاستيكية (PT2-PT200) ، حالة خشبية |
| وقت التسليم: | 2-15 يوم |
| شروط الدفع: | تفاوض |
| القدرة على العرض: | 200 طن / طن شهريا |
| اسم المنتج: | سلك FIW | مادة الموصل: | نحاس |
|---|---|---|---|
| نوع الموصل: | صلب | مقاس: | 0.13-0.4 مم |
| مادة العزل: | المينا | ميناء: | تيانجين ، الصين |
| إبراز: | سلك نحاسي دائري مطلي بالمينا,سلك مغناطيسي نحاسي |
||

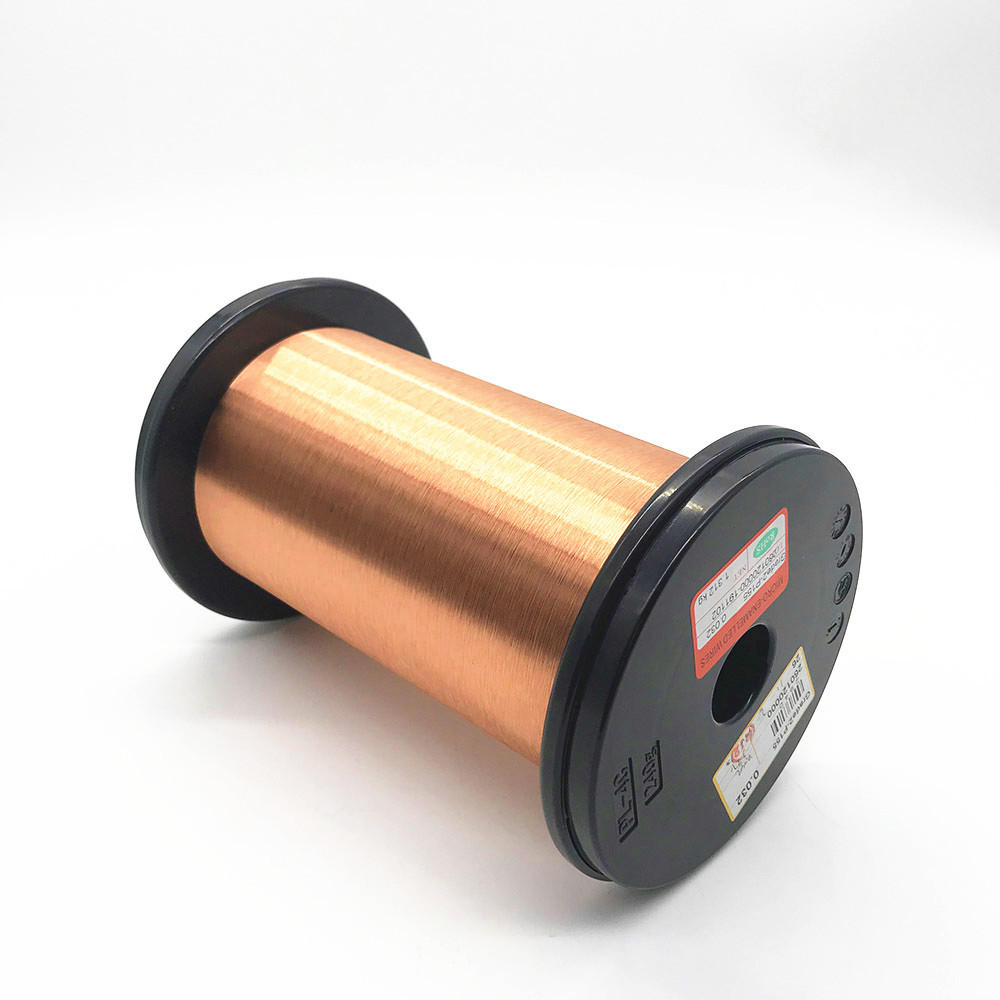

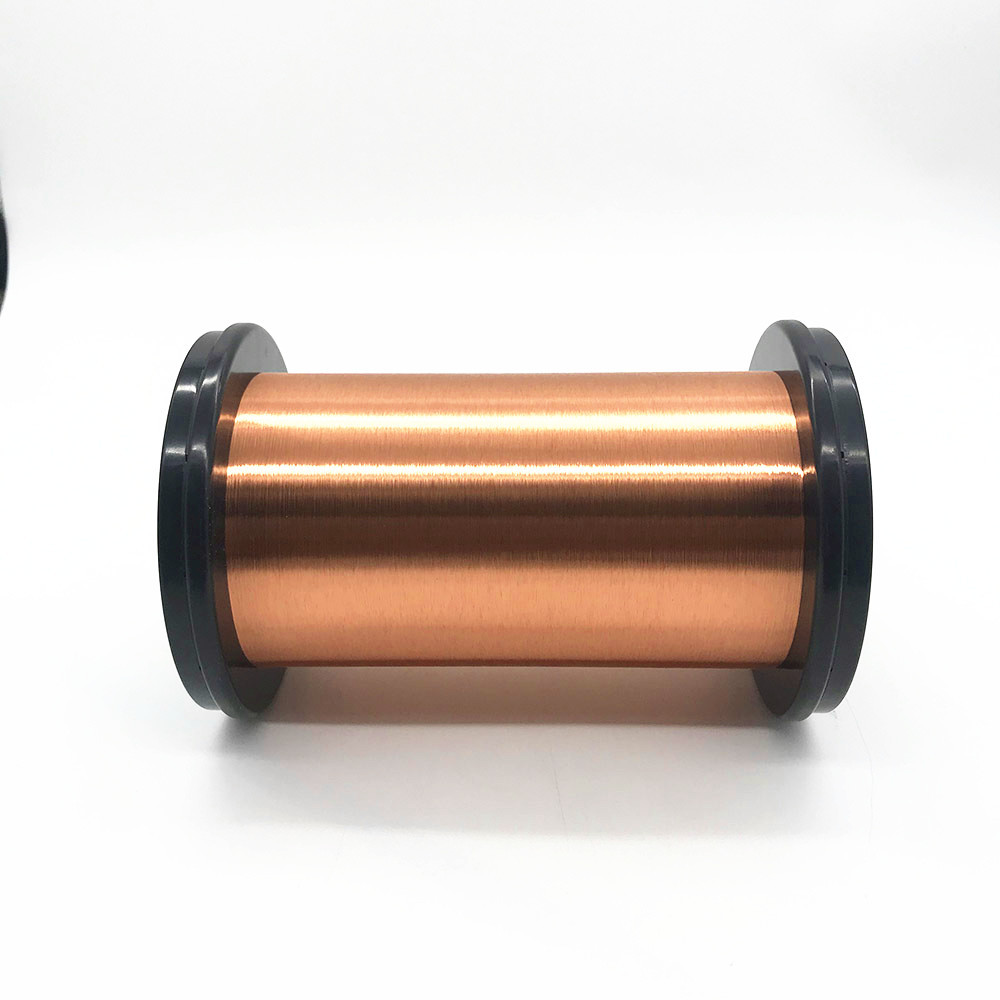

الفئة H 0.13 - 0.4mm النحاس المزخرف الحاجز بالكامل الأسلاك FIW الأسلاك
سلك النحاس المستدير المزدوج بالكامل (FIW) بدون عيب ، الدرجة 180 ، هو سلك ذو فئة حرارية عالية ، عزل معزز مع عيب صفر ومقاومة عالية الجهد بما يتماشى مع IEC60317-56.السلك يمكن أن تلبي متطلبات المكونات المصغرة، أداء التلف الجيد والتكلفة المنخفضة، وتطبيق محول صغير، ومفتاح إلكتروني الخ السلك هو أفضل مادة بديلة لTIW ((سلك عازل ثلاثي).
الخصائص والفوائد
الفئة الحرارية العالية 180
الجهد العالي للانقطاع،> 15KV؛
المقاومة العازلة العالية، 6000Vrms، 1 دقيقة.
قابلة للصلب ، 390 درجة مئوية ، 2 ثواني ؛ ((لا حاجة إلى قشر العزل) ؛
درجة حرارة مرتفعة للقطع، 250 درجة مئوية، 2 ثانية بدون قطع، تدفق الهواء مرة أخرى ((260 درجة مئوية) ، لا وجود شقوق.
أداء التلف جيد جداً، مناسبة لآلة التلف عالية السرعة.
التطبيق
- محول لأدوات القياس
- للاتصالات: لفائف عالية التردد للمحول، لفائف لمحول مصدر الطاقة
- لتوليد الكهرباء: لفائف مفاتيح الكهرومغناطيسية، لفائف الكهرباء، لفائف الأضواء
- ميكرو محرك لفائف ، مروحة كهربائية ، محول ، الخ
التفاصيل
| سلك عاري | التسامح | المقاومة (Ω,20°C) | على طول الشعاع (ملم) | ||||
| (ملم) | (ملم) | دقيقة | ماكس | FIW6 | السنة الدولية الثامنة | ||
| دقيقة | أقصى | دقيقة | أقصى | ||||
| 0.100 | ± 0.003 | 2.034 | 2.333 | 0.165 | 0.180 | 0.197 | 0.212 |
| 0.120 | ± 0.003 | 1.426 | 1.604 | 0.195 | 0.212 | 0.231 | 0.248 |
| 0.160 | ± 0.003 | 0.8122 | 0.8906 | 0.250 | 0.271 | 0.294 | 0.315 |
| 0.180 | ± 0.003 | 0.6444 | 0.7007 | 0.278 | 0.301 | 0.326 | 0.349 |
| 0.200 | ± 0.003 | 0.5237 | 0.5657 | 0.303 | 0.327 | 0.353 | 0.377 |
| 0.250 | ± 0.004 | 0.3345 | 0.3628 | 0.373 | 0.402 | 0.433 | 0.462 |
| 0.300 | ± 0.004 | 0.2335 | 0.2506 | 0.432 | 0.462 | 0.494 | 0.524 |
| 0.350 | ± 0.004 | 0.1722 | 0.1834 | 0.486 | 0.516 | 0.548 | 0.578 |
| 0.400 | ± 0.005 | 0.1316 | 0.1407 | 0.541 | 0.571 | 0.603 | 0.633 |
وزن مقابل الطول
| سلك عاري | وزن FIW لكل كيلومتر ((KG/km) | طول FIW لكل كجم (km/KG) | ||||||||
| (ملم) | FIW6 | السنوات الخامسة | السنة الدولية الثامنة | FIW9 | السنة المالية العاشرة | FIW6 | السنوات الخامسة | السنة الدولية الثامنة | FIW9 | السنة المالية العاشرة |
| 0.120 | 0.127 | 0.133 | 0.142 | 0.151 | 0.160 | 7.90 | 7.50 | 7.00 | 6.60 | 6.30 |
| 0.160 | 0.22 | 0.232 | 0.244 | 0.257 | 0.271 | 4.56 | 4.31 | 4.10 | 3.90 | 3.70 |
| 0.200 | 0.337 | 0.353 | 0.370 | 0.388 | 0.405 | 2.97 | 2.84 | 2.71 | 2.58 | 2.48 |
| 0.250 | 0.524 | 0.547 | 0.572 | 0.599 | 0.627 | 1.91 | 1.83 | 1.75 | 1.67 | 1.60 |
| 0.300 | 0.738 | 0.763 | 0.794 | 0.824 | - | 1.36 | 1.31 | 1.26 | 1.22 | - |
| 0.350 | 0.980 | 1.020 | 1.047 | 1.086 | - | 1.02 | 0.98 | 0.96 | 0.92 | - |
| 0.400 | 1.268 | 1.301 | 1.336 | - | - | 0.79 | 0.77 | 0.75 | - | - |
| 0.450 | 1.581 | 1.617 | 1.655 | - | - | 0.64 | 0.62 | 0.61 | - | - |
| 0.500 | 1.968 | 2.023 | - | - | - | 0.51 | 0.50 | - | - | |
