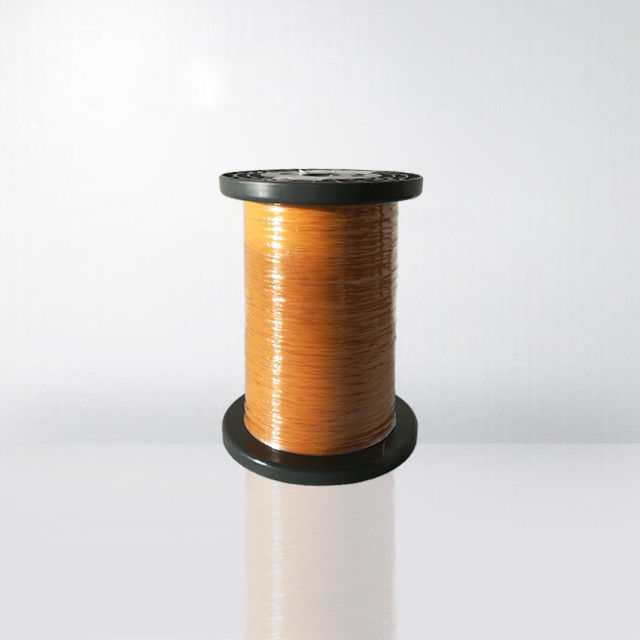

سلك نحاسي مطلي بالمينا الملون 1 مم / سلك معزول ثلاثي لللف

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Rvyuan
إصدار الشهادات: UL/SGS
رقم الموديل: TIW-B
الحد الأدنى لكمية: 30000 متر
الأسعار: Negotiation
تفاصيل التغليف: التخزين المؤقت مع الكرتون
وقت التسليم: 2-15 يوم عمل
شروط الدفع: التفاوض ، T / T ، L / C.
القدرة على العرض: تلبية الطلب الخاص بك
معلومات تفصيلية
اسم المنتج: سلك طبقات معزول ثلاثي 1 مم إصدار الشهادات: IEC/NEMA/JIS/RoHS/ISO
وقت التسليم: 2-15 يوم نطاق الحجم: 1.0 ملم
الأوراق المالية: متوفرة
تسليط الضوء:

سلك مغناطيسي معزول

,

سلك نحاسي معزول


منتوج وصف

سلك نحاسي مطلي بالمينا 1 مم سلك عزل ثلاثي لللف

تتميز الأسلاك المعزولة الثلاثية بميزة بارزة: لا حاجة لشريط عازل للطبقة البينية أو شريط حاجز بين الملفين الأساسي والثانوي للمحول.هذه الميزة الإيجابية لـ TIW تعمل على تقليص حجم محولات التحويل ، وتعد بكفاءة إنتاج عالية وخفض التكلفة. TIW يمهد الطريق لتصميم محولات التحويل الأكثر حداثة.

مصغرة من تبديل المحولات
يؤدي استبعاد شرط "مسافة الزحف" والعزل المتشقق إلى تصغير دقيق.
جودة عزل ممتازة
درجة العزل الفائقة UL: عازل مقوى
أكثر أنواع العزل تقدمًا: البثق الثلاثي
اختبار القوة الكهربائية: 1. اختبار مستقيم: تيار متردد 3000 فولت / 1 دقيقة أعلاه
2- حلمة ملتوية: تيار متردد 6000 فولت / 1 دقيقة أعلاه
ملاءمة التردد العالي
مناسبة ل 30 كيلو هرتز فوق غرض التردد العالي
جودة كهربائية معادلة مع نوع البثق
ثابت عازل منخفض
راحة التسليم / التخزين - قوة بدنية فائقة ومتانة للتآكل
وتحسين الإنتاجية
عمليات الإنتاج البسيطة: لا يلزم وجود شريط حاجز وشريط عازل معشق
قابلية اللحام: يمكن إجراء اللحام دون إزالة طبقة العزل

الميزات والفوائد

  • عزل السلك ، المكون من ثلاث طبقات ، يعزل تمامًا الأساسي عن الثانوي للمحول.

  • على عكس الأسلاك التقليدية المطلية بالمينا ، يتم تصنيف سلسلة TIW على أنها سلك مع عزل مقوى ثلاثي الطبقات (حيث أن SWW-2 عبارة عن سلك مع عزل إضافي) كما هو منصوص عليه بشكل عام في معايير السلامة المختلفة.لذلك ، فإنه يزيل الحواجز والأشرطة البينية والأنابيب العازلة في المحولات.

  • بالإضافة إلى تقليص الحجم والاقتصاد في التكلفة المادية لجهاز tramsformer المصنوع ، تتمتع TIW بميزة تحسين أدائها عن طريق تقليل المسافة بين الملفات.

  • عند الانضمام إلى الأسلاك ، يمكن نزع العزل بسهولة عن طريق التشغيل اليدوي.لذلك ، يمكن تجنب اندماج طبقات العزل الثلاث التي قد تحدث في اللحام.علاوة على ذلك ، فإن عزل TIW قوي بما يكفي لتحمل اللف عالي السرعة على جهاز لف الأسلاك الأوتوماتيكي.

سلك نحاسي مطلي بالمينا الملون 1 مم / سلك معزول ثلاثي لللف 0

موصل م / م المنتج النهائي م / م أقصى مقاومة موصل عند 20 ℃ الحد الأدنى من الاستطالة٪
قطر م / م التسامح م / م استهداف القطر الخارجي التسامح م / م
0.15 ± 0.008 0.35 ± 0.02 1111 15
0.16 ± 0.008 0.36 ± 0.02 908.8 15
0.17 ± 0.008 0.37 ± 0.02 853.5 15
0.18 ± 0.008 0.38 ± 0.02 757 15
0.19 ± 0.008 0.39 ± 0.02 676.2 15
0.2 ± 0.008 0.4 ± 0.02 607.6 15
0.21 ± 0.008 0.41 ± 0.02 549 15
0.22 ± 0.008 0.42 ± 0.02 498.4 15
0.23 ± 0.008 0.43 ± 0.02 454.5 15
0.24 ± 0.008 0.44 ± 0.02 416.2 15
0.25 ± 0.008 0.45 ± 0.02 382.5 15
0.26 ± 0.010 0.46 ± 0.02 358.4 15
0.27 ± 0.010 0.47 ± 0.02 331.4 15
0.28 ± 0.010 0.48 ± 0.02 307.3 15
0.29 ± 0.010 0.49 ± 0.02 285.7 20
0.3 ± 0.010 0.5 ± 0.02 262.9 20
0.32 ± 0.010 0.52 ± 0.02 230 20
0.35 ± 0.010 0.55 ± 0.02 191.2 20
0.37 ± 0.010 0.57 ± 0.02 170.6 20
0.4 ± 0.010 0.6 ± 0.02 145.3 20
0.45 ± 0.010 0.65 ± 0.02 114.2 20
0.5 ± 0.010 0.7 ± 0.02 91.4 20
0.55 ± 0.020 0.75 ± 0.02 78.2 20
0.6 ± 0.020 0.8 ± 0.02 65.3 20
0.65 ± 0.020 0.85 ± 0.02 88.3 20
0.7 ± 0.020 0.9 ± 0.02 47.2 20
0.75 ± 0.020 0.95 ± 0.02 41.2 20
0.8 ± 0.020 1 ± 0.02 36.1 25
0.85 ± 0.020 1.05 ± 0.02 31.9 25
0.9 ± 0.020 1.1 ± 0.02 28.4 25
0.95 ± 0.020 1.15 ± 0.02 25.4 25
1 ± 0.030 1.2 ± 0.02 23.3 25
